８．２．④ ＤＳシリーズの外形寸法図

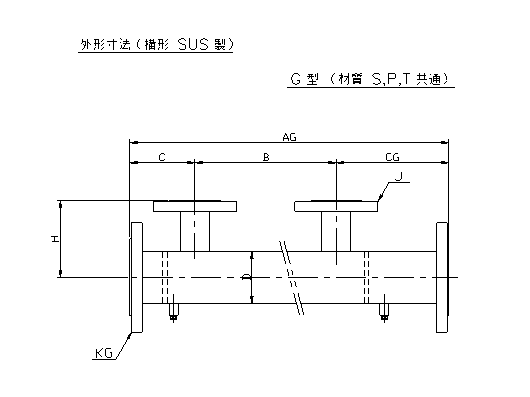

1. 横型外形寸法図（Ⅰ）

割安な新型番を増加しました。

型　番 伝熱面積
m2		 平滑管
相当m2		 AG B C CG D J KG H d 重量
g
DS040B※2G 0.276 0.8 1170 880 110 180 48.6 20A 40A 100 1/8B 10
DS050B※2G 0.462 1.4 1170 880 110 180 60.5 25A 50A 100 1/8B 13
DS065B※2G 0.858 2.6 1170 880 110 180 76.3 32A 65A 120 1/8B 18
DS065C※2G 1.145 3.4 1505 1215 19
DS080B※2G 1.254 3.8 1170 880 110 180 89.1 40A 80A 130 1/8B 20
DS080C※2G 1.674 5.0 1505 1215 21
DS100B※2G 2.112 6.4 1170 880 110 180 114.3 50A 100A 140 1/4B 27
DS100C※2G 2.82 8.5 1505 1215 29
DS125B※2G 3.60 11.0 1170 860 120 190 139.8 50A 125A 150 1/4B 38
DS125C※2G 4.81 14.4 1505 1195 41
DS150B※2G 4.93 15 1170 820 140 210 165.2 65A 150A 160 1/4B 42
DS150C※2G 6.58 20 1505 1155 46
DS200B※2G 8.52 26 1200 800 165 235 216.3 100A 200A 200 1/4B 70
DS200C※2G 11.37 34 1535 1135 77

（注）取合フランジは、JIS10k LJ.RF（KE寸法のみJIS10k FF）です。
　　　※には材質記号Ｓ，Ｐ，Ｔが入ります。但し、チタン製（Ｔ）のＥ型のみ次表を参照下さい。
　　　☆には管側ノズル記号Ｅ，Ｇが入ります。

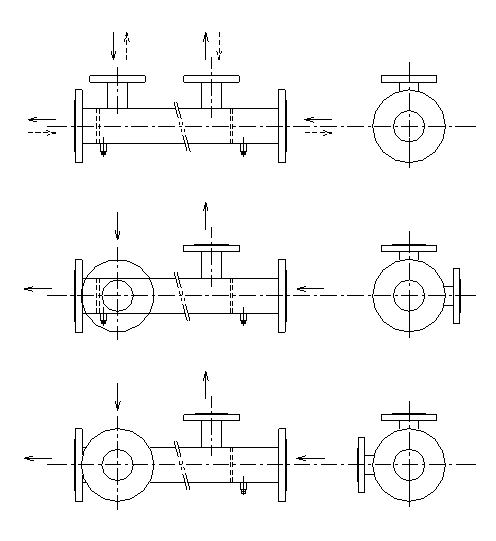

横型（Ｅ型）の胴側ノズルの方向


ノズル方向の記号



２：上・上・・・標準









５：右横・上・・・準標準








６：左横・上・・・準標準


（注）胴側ノズルの右横、左横とは、管側の入口側から見た時です。
　　　ノズル方向の記号は、Ｇ型（管側ノズル径が胴側ノズル径と同じ）の時も同じです。

　Ｓ２Ｇ，Ｓ３Ｇは特値設定しています。

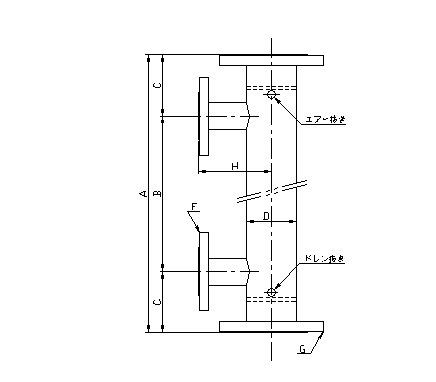

2. 竪型外形寸法図

型　　番 伝熱面積
m2 		平滑管
相当m2		 A B C D F G H
DS040A※3G 0.176 0.53 770 550 110 48.6 20A 40A 100
DS040B※3G 0.264 0.80 1100 880
DS050A※3G 0.308 0.93 770 550 110 60.5 25A 50A 100
DS050B※3G 0.462 1.4 1100 880
DS065A※3G 0.572 1.7 770 550 110 76.3 32A 65A 120
DS065B※3G 0.858 2.6 1100 880
DS080A※3G 0.836 2.5 770 550 110 89.1 40A 80A 130
DS080B※3G 1.254 3.8 1100 880
DS100A※3G 1.408 4.3 770 550 110 114.3 50A 100A 140
DS100B※3G 2.112 6.4 1100 880
DS125A※3G 2.40 7.2 770 530 120 139.8 50A 125A 150
DS125B※3G 3.60 11 1100 860
DS150A※3G 3.26 10 770 490 140 165.2 65A 150A 160
DS150B※3G 4.90 15 1100 820
DS200A※3G 5.68 17 770 440 165 216.3 100A 200A 200
DS200B※3G 8.52 26 1100 770

（注）取合フランジは、JIS10k LJ.RFです。
　　　※には材質記号Ｓ，Ｔ，Ｐが入ります。
　

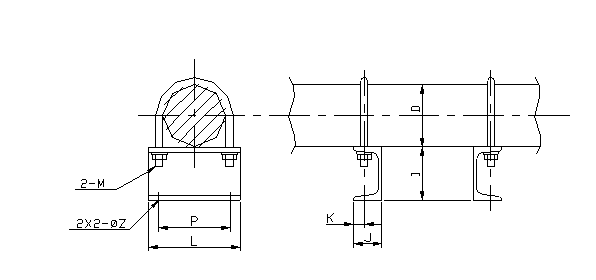

3. 熱交換器の取付寸法例

D M 脚付の時の寸法（参考）
I J K L P Z
40A M8 75 40 15 80 58 9
50A M8 75 40 15 95 72 9
65A M8 75 40 15 110 86 9
80A M10 75 40 15 130 101 12
100A M10 75 40 15 160 126 12
125A M12 100 50 20 190 154 15
150A M12 100 50 20 220 182 15
200A M12 100 50 20 270 232 15

（注）脚は選択付属品です。御必要時には御指示下さい。１台分数は２組です。


安い　小さい　コルゲート管熱交換器ＤＳシリーズ
