コルゲート管を伝熱促進管として使用すると、その螺旋溝が管の内外の流れの乱流を強くして、伝熱特性を著しく改善します。
そのことを理解して頂くために、まず熱交換器の伝熱機構を見て下さい。

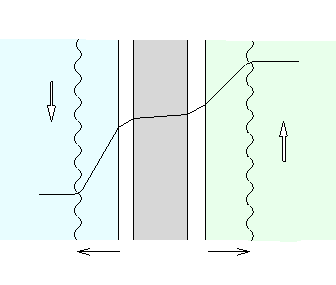

1. 伝熱機構














   温度勾配の大きい所が伝熱抵抗の大きい所です。従って、伝導伝熱の幅を小さくするほど、伝熱能力がよくなります。
   そのためには、乱流を強くして層流境膜を薄くすればよいことになります。


2. コルゲート管の内外の流れ

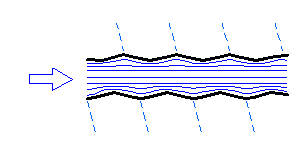

   2-1. 管内流　　　









   即ち、平滑管のように境界層を発達安定させることがなく、螺旋溝の一巻毎に、層流境膜を引き剥がし、強い渦流、乱流を起こす流れとなる。

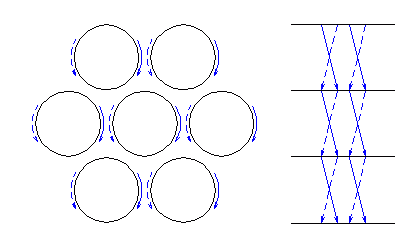

   2-2. 管外流（胴側流）
   管外流は、円筒状の胴内を管列に対してジグザグ流となるように、邪魔板（バッフル）によって制御されています。従って、管外流は、管列に対して直行流から平行流まで変化します。




































3. コルゲート管では、このように管の内外の流れで、平滑管に比べてはるかに強い渦流乱流を発生しやすく、その結果、管壁の層流境膜の平均厚みを極めて薄くすることができ、管の内外の境膜伝熱係数を増大せしめます。
   ＤＳシリーズのコルゲート管の境膜伝熱係数は平滑管の３〜４倍になります。
