エゼクターは、簡単な構造で昇圧が可能です。

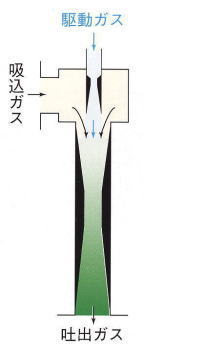

右図において高圧の駆動ガスを末広ノズルより噴射させると、
低圧超音速流となり、吸込ガスを吸込みます。
両方のガスはディフューザーの前半部で混合し、後半部では
速度を減じて昇圧しつつ吐出口に向かいます。
エゼクターはこのように簡単な構造で運動部分がないために、
機械的真空ポンプとは比較にならぬ 耐久性・信頼性を持って
います。
駆動ガスを大気とするのが空気エゼクター（ＡＥ）です。
駆動ガスを高圧スチームとするのが、スチームエゼクター（ＳＥ）です。
更に、駆動ガスを高圧水とするのが、水エゼクターです。
工業用真空ポンプとしてのエゼクターは、この３種類があります。

空気エゼクター（ＡＥ）とスチームエゼクター（ＳＥ）
空気エゼクター（ＡＥ）とスチームエゼクター（ＳＥ）とでは、駆動ガスの違いからエゼクターの後ろの形が異なります。
空気エゼクターの後ろは真空ポンプであり、スチームエゼクターの後ろはコンデンサーです。

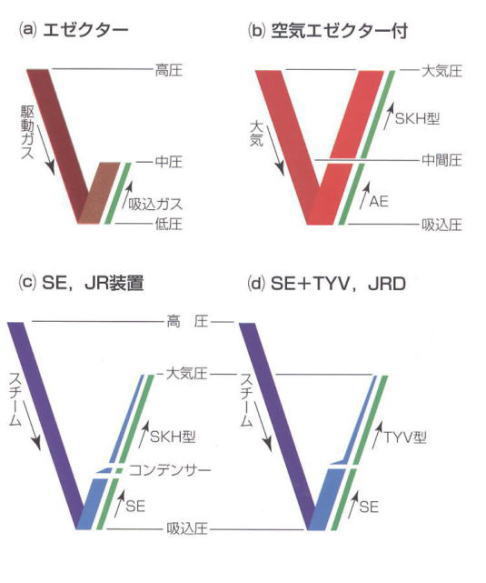

ＡＥとＳＥの違いを理解して頂くために、下図の(a)〜(d)で、ＡＥとＳＥとでガスの圧力と重量の関係を示します。（容積量ではありません）
(a) エゼクター
エゼクターは作動原理上、駆動ガスは吸込ガスの数倍の圧力、数倍の重量が共に必要です。
(b) 空気エゼクター
空気エゼクターでは、後ろの真空ポンプは空気エゼクターの吸込ガスと駆動空気の両方を吸い込める容量が必要です。
(c) ＳＥ，ＪＲ装置
スチームエゼクターでは、駆動スチームの大半をコンデンサーで凝縮させることによって、コンデンサーの後ろの真空ポンプを小さくできます。これがジェットリング　ＪＲです。
(d) ＳＥ＋ＴＹＶ，ＪＲＤ
直結型ジェットリングＪＲＤでは、真空ポンプに凝縮型水環真空ポンプＴＹＶを使うことにより、インペラー内吸込直前で駆動スチームの大半を凝縮させてしまうことにより、やはりポンプを小さくできます。

空気エゼクターとスチームエゼクターの
ガスの圧力と重量の関係
線の幅は、ガスの重量を表す
