４．１．③直結型ジェットリング ＪＲＤ－２ＳＪ |
直結型ジェットリング ＪＲＤ－２ＳＪは、２段のスチームエゼクターと凝縮型ＴＹＶを直結するものです。
ジェットリングＪＲの小型域のコンデンサーと架台をなくして、ＪＲの小型化、標準化、コストダウンが可能となりました。
もちろん直結型ＪＲＤもＪＲの多様性、材質選択性を持ちます。
基本特許関連特許出願中
ユニットの構成については、フローシート ジェットリングを参照下さい。

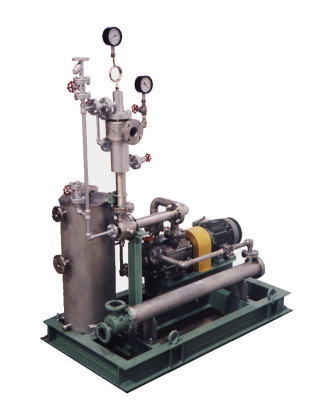

５０ＪＲＤ－２ＳＴＪ＋５０ＴＹＶ・Ｃ
１～１０Torr用
性能
小型高真空のために、新しく高性能のスチームエゼクターを開発しました。
従来の製作下限域を大幅に広げ、１Torr域用で１～１０m3/minの範囲の標準化が完成しました。
標準材質
ＪＲＤ－１Ｓ，ＪＲＤ－２ＳＪ共に全ステンレス製、要部ステンレス製を標準とします。
標準外としては、チタン，ハステロイ，特殊ステンレス，カーボン，エンジニアリングプラスティックス等ももちろん可能です。
特徴・長所
・ＳＥは運動部分がないから壊れない。
・単純空気以外のガスでも安心して使える。
・最も手のかからない真空ポンプ。
・腐食性ガス用に耐蝕材質で製作可能。
・スケール付着、昇華・凝固析出物に強い。

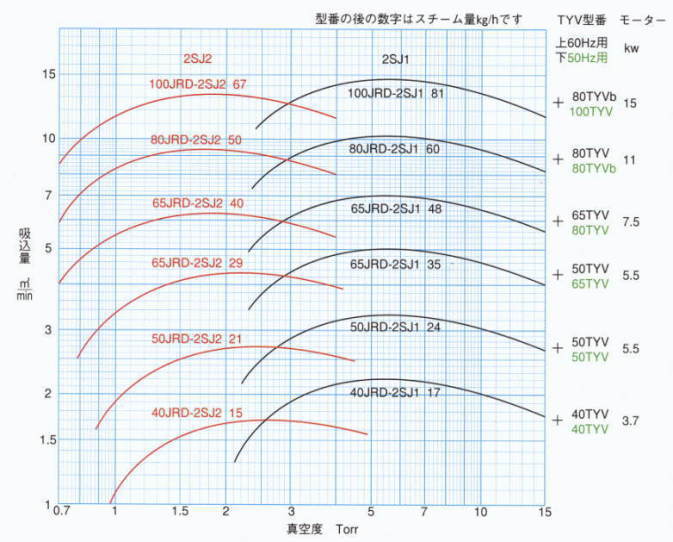

ＪＲＤ－２ＳＪ 性能曲線
