４．１．②直結型ジェットリング　ＪＲＤ－１Ｓ

凝縮型水環真空ポンプＴＹＶの誕生により、コンデンサーなしで、スチームエゼクター（ＳＥ）直結が可能となりました。エゼクターの駆動スチームをＴＹＶが凝縮するために、空気エゼクター付水環真空ポンプに比べて真空ポンプが１/３と小さくになります。
このため、空気エゼクター付と比較して、電力が１/３となり、ステンレス製ではコストダウンともなります。
ユニットの構成については、フローシート　ジェットリングを参照下さい。

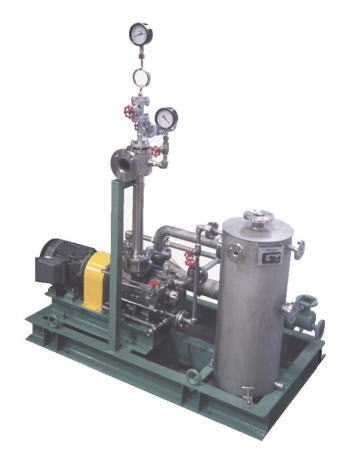

５０ＪＲＤ－１ＳＴ＋５０ＴＹＶ・Ｃ

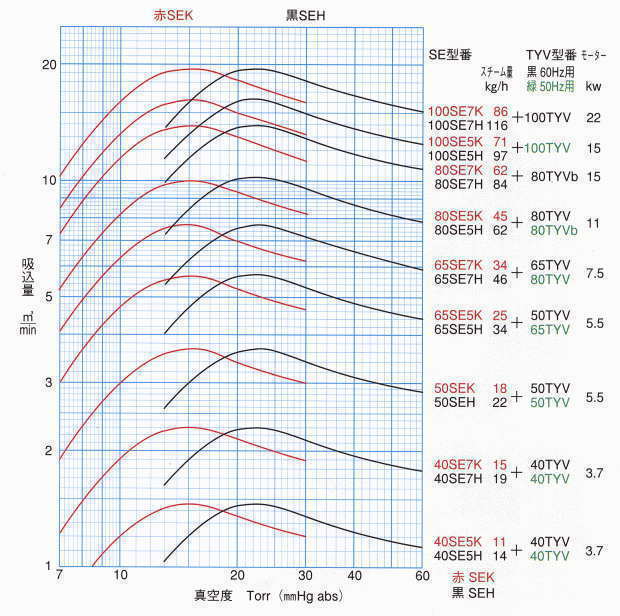

７～５０Torr用
