４．１．①真空排気装置 ジェットリング ＪＲ |
ＳＥの地上設置を実現
・真空排気装置、ジェットリング（ＪＲ）は、スチームエゼクターと水環真空ポンプの長所を組み合わせ、欠点を補完せしめる多段の真空排気装置です。
・スチームエゼクター（ＳＥ）の地上設置を実現する真空排気装置でもあります。
・空気エゼクターとスチームエゼクターの違いについては、空気エゼクターとスチームエゼクターを参照下さい。
最高の信頼性
・数百台の実績でノートラブル、付着、腐蝕に極めて強い。
・容量大ほど、高級耐蝕材ほど真価を発揮。

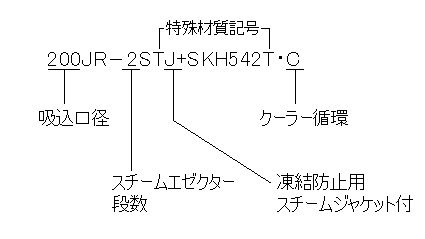

型番表示
フローシート
全体の構成は、フローシート ジェットリング ＪＲ を御参照下さい。
スチームエゼクター（１～３段）の駆動スチームは、インターコンデンサーで凝縮されます。不凝縮性ガスとスチームドレンは、共に後段の水環真空ポンプで排出される形となります。
後段の水環真空ポンプに関しては、ワンパスとクーラー循環方式の２通りがあります。

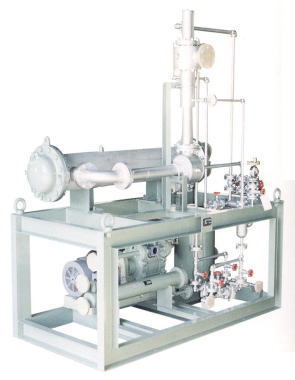

ＪＲ装置
真空度・容量・材質の製作可能範囲が極めて広く、装置としてのサブ・スペックも多様のため、標準化せず、全品受注設計製作としています。
特許取得済
メカニカルブースターと比べて
①格段の信頼性・耐久性
②耐蝕材での製作容易
（メカブや油回転の腐蝕事故後の代替実績も多数あり）
③付着物析出物に強い
④ダストや異物の吸込に強い
⑤大容量可
⑥真空度変化にも堅牢、自動運転容易
運動部品点数 １/１０
