３．１．①省電力型　水環真空ポンプ
　　　　　　ＫＯＭＩＮＡＳ

水環真空ポンプ　ＫＯＭＩＮＡＳ　は一般用汎用標準品です。
水を環状に回転させて空気を吸引する水環真空ポンプは、最高の耐久性を持つ真空ポンプであり、産業界において極めて広範囲に利用されてきました。その用途例としては、水環真空ポンプ・ジェットリングの最適用途を御参照下さい。
水環真空ポンプの作動原理については、水環ポンプの作動原理を御参照下さい。
ＫＯＭＩＮＡＳはまた、各種多段真空排気装置の基本（後段）になるものです。

汎用標準品ＫＯＭＩＮＡＳには、ＳＫＨシリーズとＧＰＨシリーズがあります。

ＳＫＨシリーズは、モーター直結用で、軸封をメカニカルシール、軸受をシールドベアリングとするものです。
ＧＰＨシリーズは、Ｖベルト掛駆動用の大型で、軸封はグランドパッキンです。
ＳＫＨシリーズ、ＧＰＨシリーズの仕様に関しては、標準仕様表を参照下さい。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　ＳＫＨシリーズ

【標準付属品】
・共通ベース
・基礎ボルト・ナット
・カップリング又は、
　Ｖプーリー・Ｖベルト
・安全カバー
・補給水調整弁
・分解用ジャッキボルト
・菱形相フランジ
　（SK100～300のみ）		 【選択付属品】
・消音セパレーター
　　　標準ＣＴ型
・空気エゼクター
・吸気側逆止弁
　　　真空用、リフト式
　　　ステンレス製
・真空計
・循環水用クーラー
・その他
　　　ユニット化

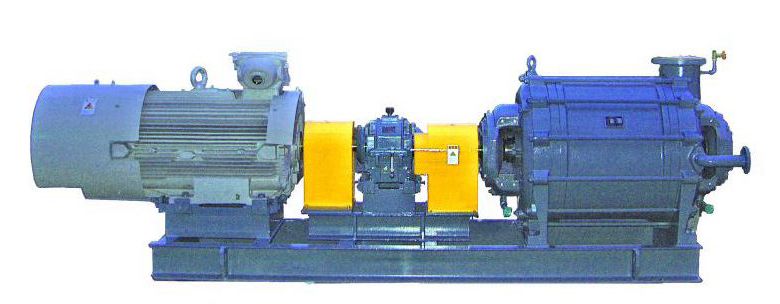

減速機直結型　　２００ＧＰＨ６６２　　モーター １３２kW
　　　　　　　製鉄所　　真空脱ガス用



水環真空ポンプ　汎用標準品　ＫＯＭＩＮＡＳ　仕様表

１ｋＰａ＝７.５Torr　　１Torr＝１/７.５ｋＰａ

ＧＰＨシリーズ

型　番 口径 回転速度
D:直結
V:ベルト		 モーター 吸込量（吸込状態）　　　吸込圧mmHgG
　m3/min　　　　　　　　　真空度Torr		 補給水
概略水量 所要圧力
0 -200 -500 -600 -650 -680 -700
mm min-1 kW×Ｐ 760 560 260 160 110 80 60 l/min kgf/cm2G
GPH662 200 600V 90×4 58 60 60 57 51 43.2 35 200 1.5
550V 75×4 53 55 55 52 46.5 39.1 31.5 180
500V (65)×4 48 50 50 47 41.6 35 28. 150
GPH562 200 640V 55×4 38 40 40 37.4 33 27.5 22 130
GPH462 150 780V 55×4 34 35 35 32.8 29 24 19 120
700V 45×4 31 32 32 30 26.5 22 17.5 110
610V 37×4 26 27 27 25.2 22 18.2 14.5 100
GPH442 150 680V 37×4 24 25 25 23.4 20.8 17.4 14 100
GPH362 150 940V 37×4 22 23 23 21.7 19.3 16.3 13.3 90
840V 30×4 20 21 21 19.8 17.8 15 12.2 80
GPH342 150 820V 22×4 14 14.5 14.5 17.8 12.3 10.4 8.3 70


ＳＫＨシリーズ
６０Hz地域用

型　番 口径 回転速度
D:直結
V:ベルト		 モーター 吸込量（吸込状態）　　　吸込圧mmHgG
　m3/min　　　　　　　　　真空度Torr		 補給水
0 -200 -500 -600 -650 -680 -700 概略水量 所要圧力
mm min-1 kW×Ｐ 760 560 260 160 110 80 60 l/min kgf/cm2G
SKH782 125 1160D 30×6 17.5 18 18 17.7 16.4 14.5 12 70 1.5
940V 22×4 14 14.5 14.5 14.1 13.2 11.8 10 60
SKH682 100 1160D 18.5×6 11.9 12.2 12.2 11.9 11.1 9.8 8.3 50
SKH662 100 1160D 15×6 9.8 10 10 9.8 9.1 7.9 6.5 45
SKH562 80 1750D 15×4 8 8.2 8.2 7.7 6.9 5.8 4.6 45
SKH642 80 1160D 11×6 6.8 7 7 6.7 6.1 5.3 4.3 40
SKH542 65 1750D 11×4 5.3 5.5 5.5 5.22 4.72 4.02 3.2 40
SKH462 65 1750D 7.5×4 4.5 4.65 4.65 4.36 3.9 3.3 2.6 30
SKH442 50 1750D 5.5×4 3.2 3.28 3.28 3.07 2.74 2.3 1.75 25
SKH422 50 1750D 3.7×4 2.05 2.1 2.08 1.92 1.68 1.36 1.04 20
SKH282 40 3500D 3.7×2 1.8 1.8 1.73 1.57 1.35 1.08 0.78 14
SKH162 32 3500D 2.2×2 1.15 1.15 1.12 1.03 0.9 0.72 0.53 10 1.2
SKH142 32 3500D 1.5×2 0.72 0.72 0.70 0.64 0.56 0.45 0.34 8


ＳＫＨシリーズ
５０Hz地域用

型　番 口径 回転速度
D:直結
V:ベルト		 モーター 吸込量（吸込状態）　　　吸込圧mmHgG
　m3/min　　　　　　　　　真空度Torr		 補給水
0 -200 -500 -600 -650 -680 -700 概略水量 所要圧力
mm min-1 kW×Ｐ 760 560 260 160 110 80 60 l/min kgf/cm2G
SKH782 125 1130V 30×4 17 17.5 17.5 17.1 16 14.2 11.8 70 1.5
970D 22×6 14.5 15 15 14.7 13.7 12.3 10.4 60
SKH762 100 970D 18.5×6 12.1 12.5 12.5 12.3 11.4 10 8.5 55
SKH742 100 970D 15×6 9.8 10 10 9.8 9.1 7.9 6.5 50
SKH562 80 1450D 11×4 6.8 7 7 6.6 5.9 5 4 40
SKH542 65 1450D 7.5×4 4.65 4.75 4.75 4.5 4.1 3.5 2.8 35
SKH462 65 1450D 5.5×4 3.7 3.78 3.75 3.5 3.12 2.6 2.0 30
SKH352 40 2900D 3.7×2 2.0 2.0 1.94 1.78 1.55 1.25 0.92 15 1.2
SKH262 32 2900D 2.2×2 1.2 1.22 1.2 1.1 0.95 0.76 0.57 12
SKH242 32 2900D 1.5×2 0.71 0.71 0.68 0.62 0.53 0.42 0.3 10

備考

  1. これらの標準仕様は、補給水温度１５℃、吐出圧力７６０mmHgabs、吸込空気温度２０℃の場合のものです。
  2. 吸込量表示は、吸込状態容積量m3/minです。
  3. 軸動力は特性曲線例のようになります。最大軸動力はモーター容量の８５～９５％です。
  4. 到達真空度は水温により変化します。到達真空度附近での運転ではキャビテーションを起こし、連続運転は出来ません。
  5. 背圧（排気管の圧力損失等）がポンプにかかると軸動力が増加します。また、セパレーターからの排水の外部水シールが必要です。
  6. 各種ステンレス製も同一仕様です。
